一、工作特點及原理

循環水濕膜加濕器的是在直排水濕膜加濕器加濕原理的基礎上增加了水循環系統，從而加大了水的利用率，減少了水資源的浪費。

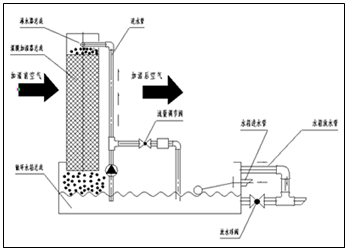

工作原理：潔凈的自來水經過進水電磁閥進入循環水箱，通過進水開關器控制水箱內的水位高低；當加濕器工作時，循環水泵將水從循環水箱中抽出，輸送到加濕器頂部的淋水器，淋水器確保水均勻的分配到濕膜材料上，水從濕膜材料頂部向下滲透，同時被濕膜材料吸收，形成均勻的水膜；當干燥的空氣通過濕膜材料時，一部分水與空氣接觸，汽化、蒸發，使空氣濕潤；另一部分沒有蒸發的水從加濕器底部流回循環水箱內；循環水箱內的水通過循環水泵反復循環使用。當循環水箱中的水位降低時，進水開關開啟，給水箱補水，確保水箱內的水保持在設定的高度范圍內；當循環水箱內的水位低于下限設定位置時，低水位開關工作，確保循環水泵在缺水的情況下停止運行。

循環水箱安裝有手動排水閥，為循環水加濕器定期清洗和維護時使用。



二、加濕器的結構

循環水濕膜加濕器的組成部件主要有：濕膜加濕器主機、循環水箱、循環水泵、加濕器控制箱、進水浮球閥、手動排水閥、溢水管及其他連接管路等。

循環水箱和濕膜加濕器外框均由不銹鋼材料制成。

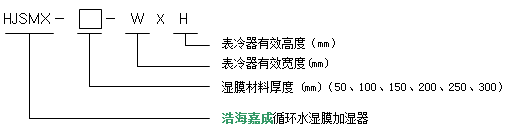

三、濕膜加濕器型號



四、濕膜加濕器技術參數

加濕器型號	YSM-50	YSM-100	YSM-150	YSM-200	YSM-250	YSM-300
濕膜厚度	50	100	150	200	250	300
飽和效率(%)	30∼36	55∼60	65∼70	75∼80	85∼90	90以上
風   阻(Pa)	20	35	50	75	85	93
1m2標準加濕量(Kg/h)	23	44	56	64	68	72
測試條件	進風空氣干球溫度40



五、加濕器選型

1、濕膜加濕器的選型與計算：與直排水濕膜加濕器計算方式相同。

a、有效加濕量E = 1.2 x Q x μx (X2 – X1 ) x 1.2

b、有效加濕截面積S=Q（m3/h）÷3600÷2.5m/s。

C、每平米加濕量計C=E÷S

d、選擇濕膜厚度：根據計算出的每平米加濕量查表，看多厚的濕膜每平米標準加濕量能滿足，從而確定濕膜厚度。

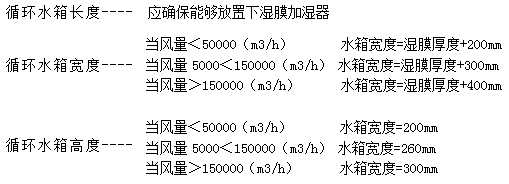

2、循環水箱的選擇：



六、安裝注意事項

1、安裝循環水濕膜加濕器要安裝在空調表冷器后部的預留空段（加濕段）內；

2、加濕段內要有能夠放置循環水箱的位置，并有足夠的檢修維護空間；

3、濕膜加濕器多余的水能夠完全流入循環水箱；

3、濕膜加濕器應垂直安裝，傾斜角度≤5°

4、現場需提供DN15供水管路和AC220v/50Hz的電源三芯插座，水源與電源均需引至距加濕器控制箱有效連接距離0.5米范圍之內。
