一、概述及工作原理

在空調機組中或風道內，干蒸汽加濕器安裝位置與下游物體之間的距離如果太短，干蒸汽加濕器噴射出來的蒸汽來不及擴散到空氣中與空氣均勻混合就遇到冷物體，飽和蒸汽遇冷物體將會(huì )產生冷凝水，造成中效過濾器濕阻大，風機及風道帶水，電機燒毀等嚴重故障，為避免這種現象的發生，就規定了空調機組內蒸汽噴管和下游物體的最短距離，這就是吸收距離。當吸收距離很短時就需要用快速吸收式干蒸氣加濕器。

接通蒸汽源，蒸汽進入上部蒸汽分配干管，蒸汽流經過特殊設計的蒸汽分配支管時，從特制的噴孔中噴出不帶水滴的蒸汽，對氣流進行加濕，分配支管以及蒸汽干管中的冷凝水匯集在下部的集水干管中，經排水管排出。



二、蒸汽快速擴散器特點

1、蒸汽分配支器、蒸汽分配支管、噴嘴和疏水裝置獨特的設計，保證汽水徹底分離；

2、蒸汽吸收距離極短，加濕效率極高；

3、蒸汽分配支管的特殊結構保障決無冷凝水噴出現象；

4、全部采用不銹鋼材料制造，組合式框架設計，安裝方便、運行可靠；

5、超低的風阻，可在任何壓力下運行；

6、加濕量大，加濕速度快

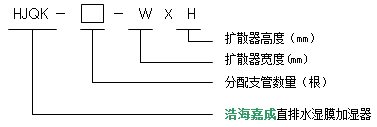

三、蒸汽快速擴散器型號

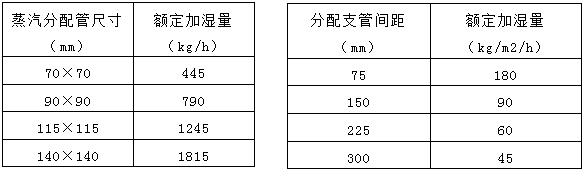

四、技術參數



五、蒸汽快速擴散器選擇步驟

空調機組選擇蒸汽快速擴散時，外型尺寸（含蒸汽分配支器、蒸汽分配支管、冷凝水管尺寸）應與冷熱盤管的尺寸相一致，必須保留足夠的凈空高度以便安裝冷凝水排放管

1、選型所需參數

  ◆空調箱內截面尺寸   ◆新風及回風風量

  ◆加濕前的溫、濕度   ◆加濕后的溫、濕度   ◆加濕段長度

2、選型舉例

風量V=17000m3/h的新風機組，空調內熱盤管截面尺寸高×寬=1000mm×2100mm,室外新風狀態（冬季）為溫度-12℃，相對溫度60％RH，經熱盤管加熱后的溫度13℃，相對濕度為10％RH，然后進行蒸汽加濕，加濕后溫濕度為13℃、90％RH，要求加濕段小于1000mm。

a、計算加濕量   加濕量了152.5 kg/h；

b、由于冷凝損失，實際所需蒸汽量為W×（1.1~1.5）=170 kg/h；

c、根據加濕量170kg/h選擇蒸汽分配管為70mm×70mm；

d、根據所提供的吸收距離，選用6根分配支管的蒸汽快速擴散器，

所以選擇型號為：HJQK一6一1000×2100



由于計算蒸汽加濕器吸收距離公式較復雜，，建議客戶遇到此類問題時請與浩海嘉成（北京）科技有限公司聯系，以便獲得蒸汽吸收距離及蒸汽快速擴散器型號等數據。



六、應用領域

蒸汽快速擴散器加濕器主要用在恒溫恒濕空調機、凈化空調、組合式空調箱、風機盤管、氣調庫、高壓氧氣倉、手術室、實驗室、辦公室、會(huì )議室、別墅、居室、計算機房、程控機房、博物館、檔案館、制藥廠、印刷廠、煙草工廠、紡織廠、電子產品生產車間等。
